當前位置：首頁 >> 閘閥 >> 平板閘閥 >> 傘齒輪平板閘閥

更新時間 2025-5-10 0:28:33

平板閘閥

傘齒輪平板閘閥

產品名稱：

傘齒輪平板閘閥

型號：

Z543WF

口徑：

DN50-1000

壓力：

1.6-16.0MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【傘齒輪平板閘閥】

傘齒輪平板閘閥詳細介紹

傘齒輪平板閘閥應用范圍：

傘齒輪平板閘閥有帶導流孔型、無導流孔型、調節型等幾種結構形式，適用于天然氣、油品、化工、城建、環保等行業，其中抗硫系列產品適用于含硫化氫介質、流速快、雜質多、腐蝕嚴重的天然氣長輸管線。

傘齒輪平板閘閥工作原理：

傘齒輪平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

傘齒輪平板閘閥基本參數：

公稱壓力		產品型號
1.0～16.0MPa 150～900Lb	無導流孔	Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY
1.0～16.0MPa 150～900Lb	有導流孔	Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y

傘齒輪平板閘閥性能規范：

壓力等級		常溫下壓力試驗(MPa)				適用溫度(℃)			適用介質a
壓力等級		殼體	左密封	右密封	低壓密封	“G”型	“D”型	普通型	“KZ”型	“Z”型
公稱壓力(MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介質	石油、天然氣、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅級 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

傘齒輪平板閘閥零件材料：

零件名稱

閥體、閥蓋

閘板

閥桿

閥座

閥桿螺母

密封圈

填料

密封指

“Z”

WCB

合金鋼(特殊處理)

不銹鋼

合金鋼(特殊處理)

鋁青銅

填充四氟

填充四氟、膨脹石墨

耐油密封脂

“KZ”型

抗硫不銹鋼

抗硫密封脂

抗硫閥門型號前加“K”、調節型閥門型號前加“L”、耐磨型F后加“M”

傘齒輪平板閘閥采用標準：

API 6D

管道閥門

JB/T5298

管線用鋼制平板閘閥

ANSI B16.5a

管法蘭及法蘭管件

B/T79.1～79.2J

整體鑄鋼管法蘭

GB/T13927

通用閥門壓力試驗

JB/T9092

閥門的檢驗與試驗

JB/TQ814

鋼制平板閘閥產品質量分等

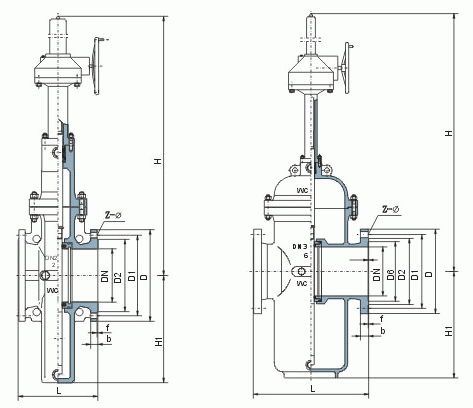

傘齒輪平板閘閥外形結構圖：

傘齒輪平板閘閥連接尺寸：

公稱壓力 (MPa)	尺寸
公稱壓力 (MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
1.0	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	無導流孔	87	130	140	175	275	350	510	610	830	1150	1780	2350	3380	4460	5740
	重量 (kg)	有導流孔	94	140	151	198	297	378	550	658	896	1240	1922	2530	3650	4817	6200
1.6	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	無導流孔	90	135	150	185	295	400	550	660	1030	1300	1950	3010	3800	5150	6360
	重量 (kg)	有導流孔	97	145	162	200	318	432	596	713	1100	1400	2100	3250	4100	5560	6868
2.5	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	無導流孔	95	145	163	200	330	420	575	735	1110	1380	2030	3210	4020	5320	6600
	重量 (kg)	有導流孔	103	156	176	216	356	450	621	794	1198	1490	2192	3466	4340	5745	7130

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【傘齒輪平板閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	密封圈	填料	密封指
“Z”	WCB	合金鋼(特殊處理)	不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	耐油密封脂
“KZ”型	WCB	合金鋼(特殊處理)	抗硫不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	抗硫密封脂

API 6D	管道閥門
JB/T5298	管線用鋼制平板閘閥
ANSI B16.5a	管法蘭及法蘭管件
B/T79.1～79.2J	整體鑄鋼管法蘭
GB/T13927	通用閥門壓力試驗
JB/T9092	閥門的檢驗與試驗
JB/TQ814	鋼制平板閘閥產品質量分等
