當前位置：首頁 >> 消防閥門
>> 消防流量開關 >> 高位消防水箱流量開關 更新時間 2025-5-10 0:36:00
消防流量開關
| 高位消防水箱流量開關 |
 |
產品名稱： | 高位消防水箱流量開關 | |||||
| 型號： | XFL41X | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【高位消防水箱流量開關】 | |||||||
高位消防水箱流量開關詳細介紹
高位消防水箱流量開關產品概述：
根據《消防給水及消火栓系統技術規范》GB50974-2014標準11.0.4本條規定，高位消防水箱出水管上應設置流量開關或壓力開關信號直接啟動。消火栓按鈕不宜作為直接啟泵信號，只可作為報警信號。GB50974-2014標準11.0.4還規定了直接啟動消防泵的信號是流量開關和壓力開關。消防流量開關采用速度差法，為城市供水管道、消防、分戶計量總表設計，解決了傳統流量計始動流量高、小流量不計量的問題，適用于多種工業現場。用作流量開關時，通過數據通訊接口可隨意設置報警流量信號。當流量開關的瞬時流量大于設定的流速值時，啟泵線輸出24V直流電，接到水泵控制柜繼電器即可達到啟泵的目的。當流速小于設定流速值時，關泵線輸出24V直流電，接到水泵控制柜繼電器即可達到關泵的目的（關泵一般不接通，因常為人工關泵）。流量開關預留壓力傳感器檢測接口，當壓力變化時也能達到啟泵、停泵功能，需定制。

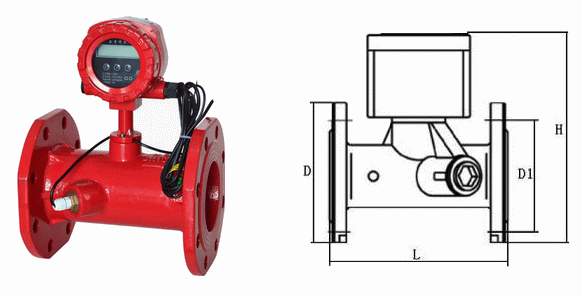

高位消防水箱流量開關外形結構圖：
高位消防水箱流量開關連接尺寸：
管段外形尺寸（MM） |
重量（Kg） |
壓力 （MPa） |
備注 |
|||||
口徑 |
L |
H |
D |
D1 |
n*d |
|||
50 |
200 |
265 |
165 |
125 |
4*18 |
6 |
1.0 |
d-法蘭連接孔直徑
n-法蘭連接孔數量
D1-法蘭連接孔中心直徑 |
65 |
200 |
280 |
185 |
145 |
4*18 |
7 |
||
80 |
225 |
290 |
200 |
160 |
8*18 |
9 |
||
100 |
250 |
320 |
220 |
180 |
8*18 |
10 |
||
125 |
250 |
345 |
250 |
210 |
8*18 |
14 |
||
150 |
300 |
380 |
285 |
240 |
8*23 |
17 |
||
200 |
350 |
435 |
340 |
295 |
8*23 |
27 |
||
250 |
400 |
465 |
395 |
350 |
12*23 |
55 |
||
300 |
450 |
510 |
445 |
400 |
12*23 |
80 |
||
高位消防水箱流量開關安裝使用說明書：
安裝與連接要求：所有流量計/流量開關出廠前都經過嚴格的檢驗；校準、維護、更換配件和維修都需由合格的技術人員來進行。如需更多的技術支持，請與我們聯系。要嚴格按專業設計位置安裝，嚴禁私自移動。為確保儀表準確度，信號線電纜長度嚴禁改變。
1、流量計/流量開關的鉛封不能損毀，否則不予保修。
2、安裝儀表前必需確保循環管路已清洗干凈防止有石子等雜物在管道內。
2、安裝儀表前必需確保循環管路已清洗干凈防止有石子等雜物在管道內。
3、流量計/流量開關前后管段上建議安裝有閥門，方便以后檢修。
4、如有更換電池必須由專業人員操作。
安裝注意：直管段要求由于消防水專用流量開關的安裝位置、被測管道的狀態均對測量精度有很大影響，
因此選擇滿足下列條件的場所：
（1）上游側10D，下游側5D以上的直管段；若安裝管道遇到縮管、擴管、彎頭等阻流連接件時，請選擇合適的安裝位置。
（2）上游側30D以內，確保無擾亂流動的因素（泵、閥、節流孔等），

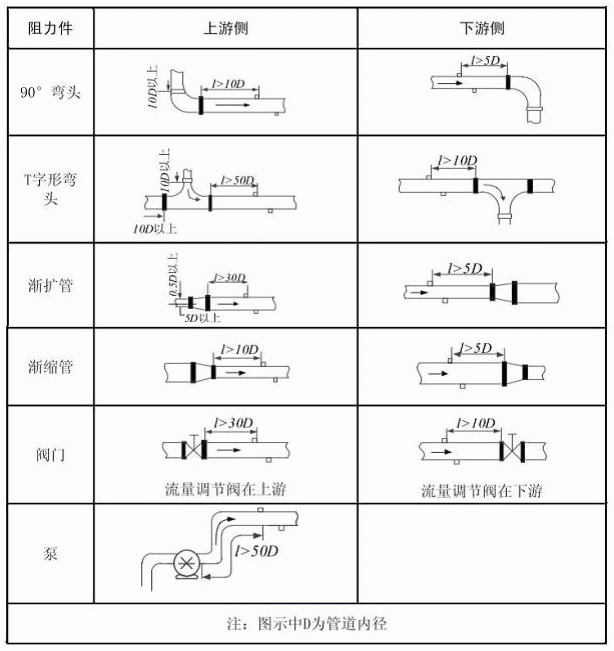

表1-1所示：直管段要求

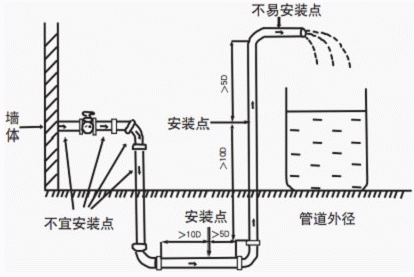

圖1-1安裝位置
安裝方式：
圖1-2 螺紋連接圖1
圖1-3 螺紋連接圖2
圖1-4 法蘭連接圖1
（2）將管道法蘭焊接在管道上。
圖1-5 法蘭連接圖2
（3）將儀表法蘭與管道法蘭中間加密封墊，中心對正，用螺栓緊固在一起。
圖1-6 法蘭連接圖3
高位消防水箱流量開關故障排除和售后服務：
建議安裝位置
（1）首選液體向上（或斜向上）流動的豎直管道，其次是水平管道，盡量避開液體向下（或斜向下）流動的管道，防止液體不滿管。
（2）安裝位置不要選在管道走向的最高點，防止管道內因有氣泡聚集而造成測量不正常。
圖1-1安裝位置
安裝方式：
螺紋連接（小口徑）
（1）將供水管在安裝儀表處截開，參照外形尺寸表，留出安裝儀表的位置。
圖1-2 螺紋連接圖1
（2）將儀表與管段同心對正，并用扳手將管道游刃與儀表螺紋連接在一起旋緊，儀表安裝完畢。
圖1-3 螺紋連接圖2
法蘭連接（大口徑）
（1）將供水管在安裝儀表處截開，參照外形尺寸表，留出安裝儀表的位置。
（2）將管道法蘭焊接在管道上。
圖1-5 法蘭連接圖2
（3）將儀表法蘭與管道法蘭中間加密封墊，中心對正，用螺栓緊固在一起。
圖1-6 法蘭連接圖3
注意事項：
（1）注意密封，防止漏水！
（1）注意密封，防止漏水！
（2）注意儀表“→”方向必須與實際水流方向一致！
（3）注意安裝后不要讓密封墊凸入管道內，以免影響儀表精度！
（4）儀表安裝完畢后在開啟管道閥門時，注意不要再儀表安裝處的管道內形成負壓，以免損壞儀表！
更換電池：當儀表顯示“
”符號時，表示電池電量不足，需要更換，否則會造成計量數據缺失。更換電池時，必須由經過廠家指導的專業人員進行操作，或?qū)a(chǎn)品寄回廠家，由廠家進行更換。更換電池后，儀表存儲的“累積流量”、“累積有效運行時間”均不會丟失。
”符號時，表示電池電量不足，需要更換，否則會造成計量數據缺失。更換電池時，必須由經過廠家指導的專業人員進行操作，或?qū)a(chǎn)品寄回廠家，由廠家進行更換。更換電池后，儀表存儲的“累積流量”、“累積有效運行時間”均不會丟失。高位消防水箱流量開關故障排除和售后服務：
一、 常見故障排除
如在使用過程中，產品出現故障，請先參閱本故障排除指南。如果按照下表進行故障排除仍不能解決問題，請聯系廠家或廠家正式授權的代理處。
常見故障列表：故障現象內容解決方案，顯示Err。
1、空管。
常見故障列表：故障現象內容解決方案，顯示Err。
1、空管。
2、換能器結垢等故障。
3、儀表故障。
4、被測液體內氣泡或雜質過多。 1、讓管道內充滿水。
2、清除換能器表明水垢。
3、與廠家聯系維修。
4、排除液體內氣泡或清除雜質。
5、顯示“
” 標示電池電量不足。 盡快更換電池
” 標示電池電量不足。 盡快更換電池二、公司售后服務
自您購買之日起（以原始購表憑證日期為準），凡屬質量原因造成的流量計/流量開關故障，整表免費保修十二個月。如不能出具正式原始購表憑證或憑證記載（日期），我們將以合同簽署之日起開始計算。
以下為非保修內容：
以下為非保修內容：
1、高位消防水箱流量開關各部件封印被開啟；
2、高位消防水箱流量開關各部件被人為破壞；
2、高位消防水箱流量開關各部件被人為破壞；
3、高位消防水箱流量開關各部件遭暴曬、水淹、冰凍或化學污染；
4、因管道內雜質過多而導致的流量計堵塞和損壞；
5、由于搬運、移動或其他人為原因造成的部件損壞；
6、由于地震、火災、水災等不可抗拒力造成的損失或被盜丟失；
7、由于安裝不當造成流量計&流量開關損壞不屬“三包”范圍；
8、由于使用環境引起的產品故障；
9、超出免費保修期的超聲流量計/流量開關及配件。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高位消防水箱流量開關】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
