法蘭柱塞閥
| 直流式柱塞閥 |
 |
產品名稱： | 直流式柱塞閥 | |||||
| 型號： | U45SM/U45H | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【直流式柱塞閥】 | |||||||
直流式柱塞閥詳細介紹
直流式柱塞閥工作原理：
直流式柱塞閥關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
直流式柱塞閥產品概述：
直流式柱塞閥最大的優點是介質在內流動平衡轉彎拐角少。直通式流線為二通形、角式流線為直角形、而直流式流線為直流形，根據對三種柱塞閥，流阻系數的測定DN100mm，直通式截止閥流阻系數為4.1，DN100mm角式截止閥流阻系數為3.8，而DN100mm直流式截止閥流阻系數為0.5，阻力大大降低。
直流式柱塞閥產品特點：
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。
4、關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

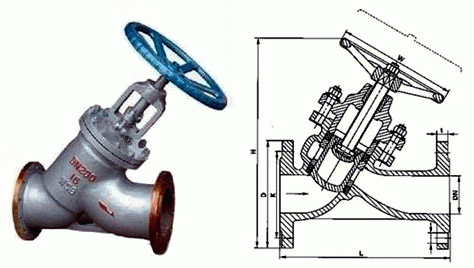

直流式柱塞閥外形結構圖：
直流式柱塞閥連接尺寸：
直流式柱塞閥安裝和維修：
直流式柱塞閥外形結構圖：
直流式柱塞閥連接尺寸：
DN(mm)
尺寸 |
U45SM-16C、P、R U45H-16C、P、R
|
|||||||||||||||
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
622
|
698
|
787
|
914
|
H
|
180
|
200
|
220
|
260
|
280
|
310
|
350
|
390
|
430
|
460
|
550
|
650
|
750
|
860
|
980
|
1110
|
W
|
100
|
100
|
120
|
140
|
160
|
180
|
200
|
240
|
270
|
310
|
340
|
400
|
520
|
640
|
760
|
900
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
580
|
K
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
T
|
12
|
12
|
12
|
12
|
13
|
13
|
12
|
17
|
17
|
19
|
21
|
23
|
27
|
28
|
30
|
32
|
n-φ
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
12-23
|
12-25
|
12-25
|
16-25
|
16-30
|
DN(mm)
尺寸 |
U45SM-25C、P、R U45H-25C、P、R
|
|||||||||||||||
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
622
|
698
|
787
|
914
|
H
|
180
|
200
|
220
|
260
|
280
|
310
|
350
|
390
|
430
|
470
|
550
|
650
|
750
|
860
|
990
|
1110
|
W
|
100
|
100
|
120
|
140
|
160
|
180
|
200
|
240
|
280
|
310
|
340
|
400
|
520
|
640
|
760
|
900
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
485
|
550
|
610
|
K
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
T
|
14
|
14
|
14
|
15
|
15
|
17
|
19
|
19
|
21
|
25
|
27
|
31
|
33
|
36
|
40
|
44
|
n-φ
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-23
|
8-25
|
8-25
|
12-25
|
12-30
|
16-30
|
16-34
|
16-34
|
直流式柱塞閥安裝和維修：
1、直流式柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
2、在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
3、柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
4、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻的略加旋緊以至不滲漏即可，同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【直流式柱塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
