電站美標閥門
| 美標電站焊接止回閥 |
 |
產品名稱： | 美標電站焊接止回閥 | |||||
| 型號： | H64Y | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 150Lb～2500Lb | ||||||
| 材質： | 鑄鋼、鉻鉬鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【美標電站焊接止回閥】 | |||||||
美標電站焊接止回閥詳細介紹
美標電站焊接止回閥產品概述：
美標電站焊接止回閥適用150Lb～2500Lb(PN1.6～25.0MPa)，工作溫度T≤540℃(其中P57/170V工作溫度為570℃ )的石油、化工、水力、火力、電站等各種工況的管路上，使用介質:水、蒸汽、油品等。美標電站焊接止回閥結構特點：
1、產品設計制造按ANSlB16.34和E101標準的規定，結構合理，性能優良，造型美觀。
2、閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好。
3、支管兩端為焊接結構，適應不同的接管要求。
4、閥門耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。
5、閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
6、閥瓣轉繞閥座外的銷軸旋轉，減少關閉時發生的猛烈沖擊。
7、內裝式的銷軸結構，減小外泄漏點，使用更可靠。
美標電站焊接止回閥零件材料：
|
零件名稱
Part Name |
材料牌號 Material Designation | |||
| 閥 體 Body | WCB | WC1 | WC6 | WC9 |
| 閥 座 Seat | 25 | 15CrMoA | 12CrlMoVA | |
| 閥 瓣 Disc | WCB | WCl | WC6 | WC9 |
| 搖 桿 Stem | WCB | WCl | W06 | WC9 |
| 閥 蓋 Bonnet | 25 | 15CrMoA | 12CrlMoVA | |
| 銷 軸 Pin shaft | 1Crl7Nil2 | 20CrlMoVA | ||
| 密封環 Sealingring | S軟鋼或(增強柔性石墨)
S soft steel or (reinforced fiexible graphite)
|
|||

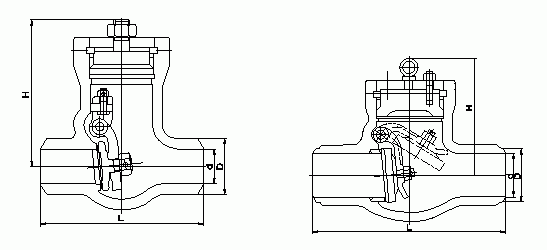

美標電站焊接止回閥外形結構圖：
美標電站焊接止回閥連接尺寸：
| 公稱通徑 NPS/in. Nominal diameter |
外形尺寸和連接尺寸/mm Dimensions | 重量/kg Weight |
||
| d | L | H | ||
| H64Y-1500Lb | ||||
| 2(1/2) | 56 | 254 | 282 | 57 |
| 3 | 64 | 325 | 300 | 57 |
| 4 | 84 | 406 | 350 | 80 |
| 5 | 1OO | 483 | 425 | 115 |
| 6 | 126 | 559 | 400 | 180 |
| 8 | 158 | 711 | 490 | 270 |
| 1O | 200 | 864 | 540 | 430 |
| 12 | 250 | 991 | 650 | 630 |
| 14 | 280 | 1067 | 71O | 1400 |
| H64Y-2000Lb | ||||
| 2(1/2) | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 1118 | 745 | 1638 |
| H64Y-2500Lb | ||||
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 410 | 130 |
| 6 | 104 | 610 | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 10 | 162 | 914 | 615 | 730 |
| 12 | 210 | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【美標電站焊接止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
